平移式噴灌機

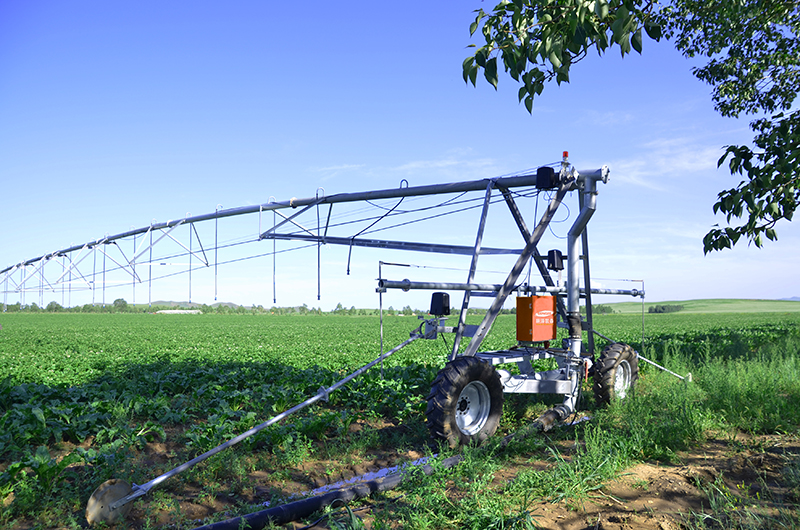

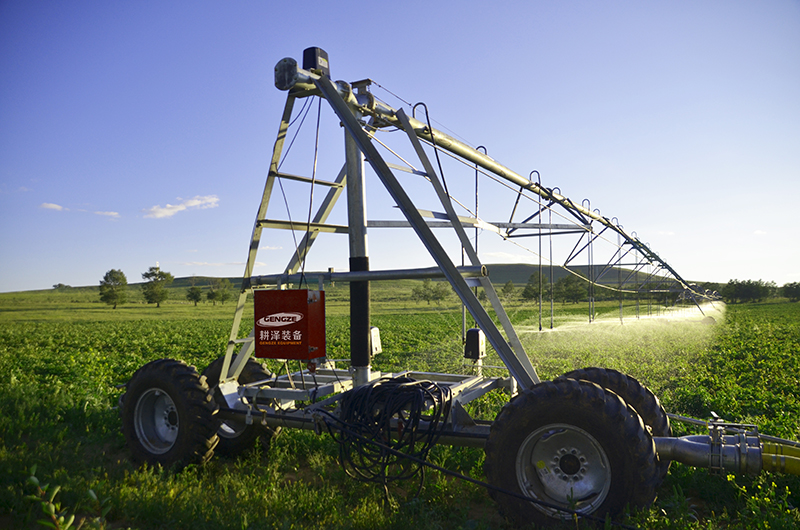

兩輪平移式噴灌機
兩輪平移式噴灌機設備運行軌跡是平行移動式，中心點和所有跨體平行移動，水流從中心點經過機身上均勻分布的噴頭對地面進行灌溉，簡稱平移機。
結構特點：
操作靈活方便，可以來回穿越農田，適用于窄而長的地塊，而且行走控制區域占地面積小，沒有灌溉死角，對土地利用率高。也可以在形狀不規則的或L形農田行走，也可以拖移到另一塊農田。
應用領域：
兩輪平移式噴灌機適合矩形或梯形地塊，供水方式可采用沿地塊明水渠或由拖移水管供水。電力系統采用柴油發電機供電或者拖移電纜工地，多采用地溝導向。
規格參數：
|
序號 |
項目 |
規格參數 |
|
1 |
主水管 |
6-5/8”（168mm*3mm壁厚） |
|
2 |
加強型 |
8”（203mm） |
|
3 |
每跨距標準型 |
6-5/8”（168mm）x 54.5m |
|
4 |
加長型跨距 |
61.3m |
|
5 |
懸臂管 |
141mm x 13.4m |
|
6 |
懸臂加長管 |
101mm x 13.4m |
|
7 |
工作電源及電壓 |
發電機供電：380V/50HZ |
|
8 |
功率 |
4—11KW |
|
9 |
輪胎規格 |
14.9 x 24 輪胎 |
|
10 |
行走方式 |
電力傳動齒輪箱 |
|
11 |
電機功率 |
0.5千瓦--1千瓦 |
|
12 |
電力傳動齒輪箱轉速 |
40:1 |
|
13 |
平移式輪胎渦輪減速機 |
50:1 |

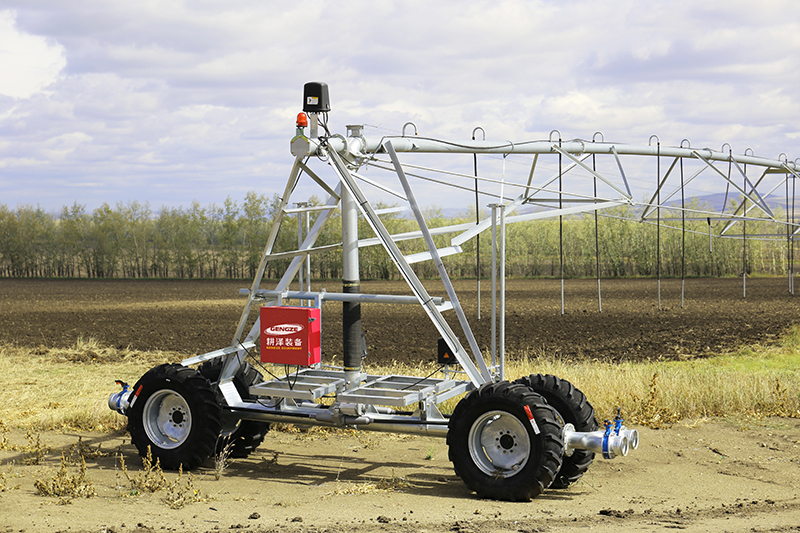

四輪平移式噴灌機
四輪平移式噴灌機外形與兩輪平移式噴灌機相似，也是由十幾個塔架支承一根很長的噴灑支管，一邊行走一邊噴灑，兩者區別在于輪胎的構成。
結構特點：
DPP四輪平移式噴灌機較之兩輪式平移噴灌機穩定性更加好。土地農田利用率高達 98%。供水方式可采用沿地塊明水渠或由拖移水管供水。電力系統采用柴油發電機供電或者拖移電纜工地。多采用地溝導向。
應用領域：
四輪平移式噴灌機在覆蓋面和靈活性上提供了巨大的優勢，是其他灌溉系統所無法相比的。 這些優勢可增加您的農田潛能和您的收益。但是，不是所有農田都適用平移機灌溉。地塊相對呈長方形（長寬比例為1:3以上效率比較高），地塊相對平整地塊比較適合。

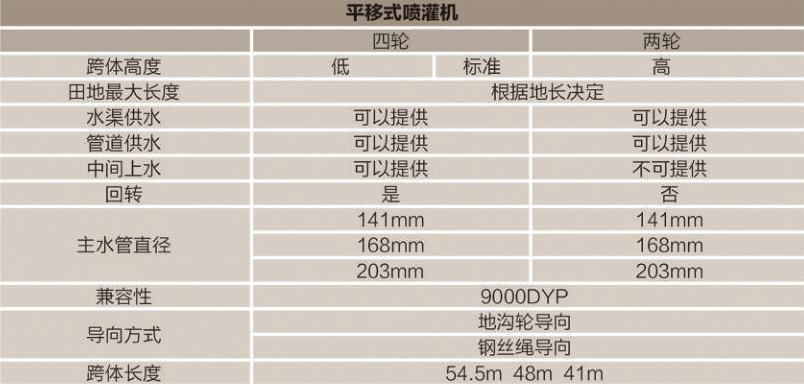

規格參數：
|
序號 |
項目 |
規格參數 |
|
1 |
主水管直徑 |
141mm 168mm 203mm |
|
2 |
兼容性 |
9000DYP |
|
3 |
加強型 |
8”（203mm） |
|
4 |
每跨距標準型 |
6-5/8”（168mm）x 54.5m |
|
5 |
加長型跨距 |
61.3m |
|
6 |
懸臂管 |
141mm x 13.4m |
|
7 |
懸臂加長管 |
101mm x 13.4m |
|
8 |
工作電源及電壓 |
發電機供電：380V/50HZ |
|
9 |
功率 |
4—11KW |
|
10 |
輪胎規格 |
14.9 x 24 輪胎 |
|
11 |
行走方式 |
電力傳動齒輪箱 |
|
12 |
電機功率 |
0.5千瓦--1千瓦 |
|
13 |
電力傳動齒輪箱轉速 |
40:1 |
|
14 |
平移式輪胎渦輪減速機 |
50:1 |
|
15 |
導向方式 |
地溝輪導向 |
|
16 |
鋼絲繩導向 |

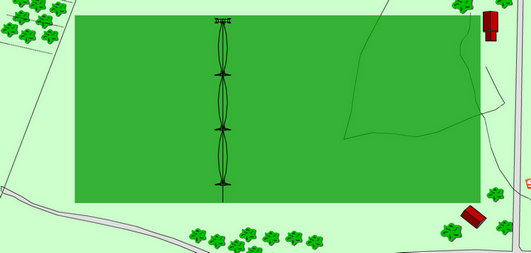

工作示意圖
